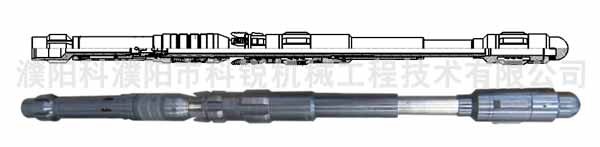

Y211-115底部拖動壓裂封隔器主要針對目前使用K344封隔器作為底部封隔器進行拖動壓裂時出現的問題而設計的。
該Y211型封隔器具有可回收、重復坐封等性能性，一趟管柱可實現7次以上重復坐封，并具有反循環沖砂的特點。解決了K344封隔器重復次數少，鋼帶易斷裂造成卡井等問題。
該封隔器工作原理：
坐封：下井時，軌道銷釘處于短軌道下死點，卡瓦不擴張，保證順利下井。當封隔器下至到設計位置時，上提管柱一定高度，軌道銷釘滑入長軌道，然后下放管柱，使控制銷釘切向至長軌道，卡瓦推動錐體，迫使卡瓦受力，并咬在套管內壁上，使密封件徑向脹大密封油套管環形空間完成座封。
解封：上提管柱，膠筒、卡瓦復位，封隔器解封。
該封隔器特點：
1、封隔器采用上提下放實現坐封和解封，操作靈活、簡便，利于水平井使用。
2、設計了反循環功能，可實現沖砂解卡功能。
3、具有壓力平衡作用，坐封時關閉封隔器內腔，解封時可平衡上下層段壓力，為封隔器解封、拖動提供安全保障。
4、關閉封隔器內腔采用組合式膠圈結構，拔出時力量較小，插入后，壓差越大，與密封面的貼緊力越大，密封越可靠。
5、膠筒采用目前*先進的“M型”結構設計，材料選用進口材料，坐封力小，耐溫耐壓指標高、殘余變形小。
只需施加較小的力，使膠筒簡單變形與套管接觸即可。當承受壓差時，壓差越大，在內部錐形體的作用下，膠筒與套管的貼緊力越大，密封越可靠。
6、球座采用硬質合金，耐磨性高。
該封隔器應用：
